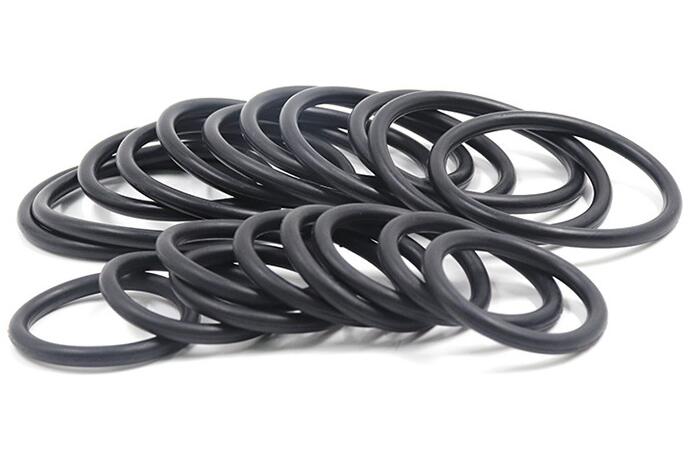

O型圈是一種常見的密封件，廣泛應用于各種機械設備中。為了確保O型圈能夠正確地安裝和運行，尺寸的標注和識別就顯得尤為重要。

首先，O型圈的內徑（ID）和外徑（OD）是標注尺寸的主要參數。內徑?jīng)Q定了O型圈與軸或孔的配合程度，而外徑則決定了O型圈在槽內的位置。通常，內徑和外徑的尺寸以毫米為單位表示。例如，一個內徑為20mm的O型圈可以用“20”來表示。

其次，截面直徑（CS）也是標注尺寸的一個重要參數。截面直徑表示O型圈的橫截面直徑，通常以毫米為單位。例如，一個截面直徑為5mm的O型圈可以用“5”來表示。

在實際使用中，O型圈的尺寸對安裝和運行至關重要。例如，安裝在軸肩的O型圈內徑可以小一點，這樣裝配收緊在軸上后不易滑出。而安裝在孔槽的O型圈內徑可以適當大一點，這樣裝配時易漲在外徑上，不易補擠壞。

此外，O型圈的溝槽尺寸也是關鍵尺寸之一。溝槽尺寸必須保證O型圈有足夠的預壓縮量，這樣在運行過程中才能提供良好的密封效果。同時，溝槽尺寸也要保證O型圈在另一個方向上有足夠的伸縮空間，以適應設備的運動軌跡。

總的來說，O型圈的尺寸標注包括內徑、外徑和截面直徑等參數。在實際使用中，根據不同的應用場景和需求，選擇合適的尺寸進行設計和安裝是保證O型圈正常運行的關鍵。同時，正確的溝槽尺寸也是保證O型圈密封效果和耐久性的重要因素。
